系统方案概述：

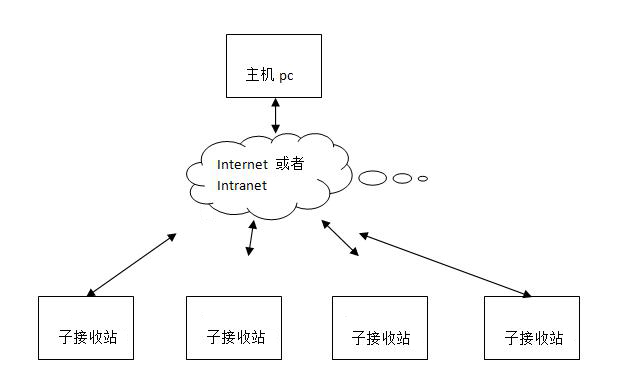

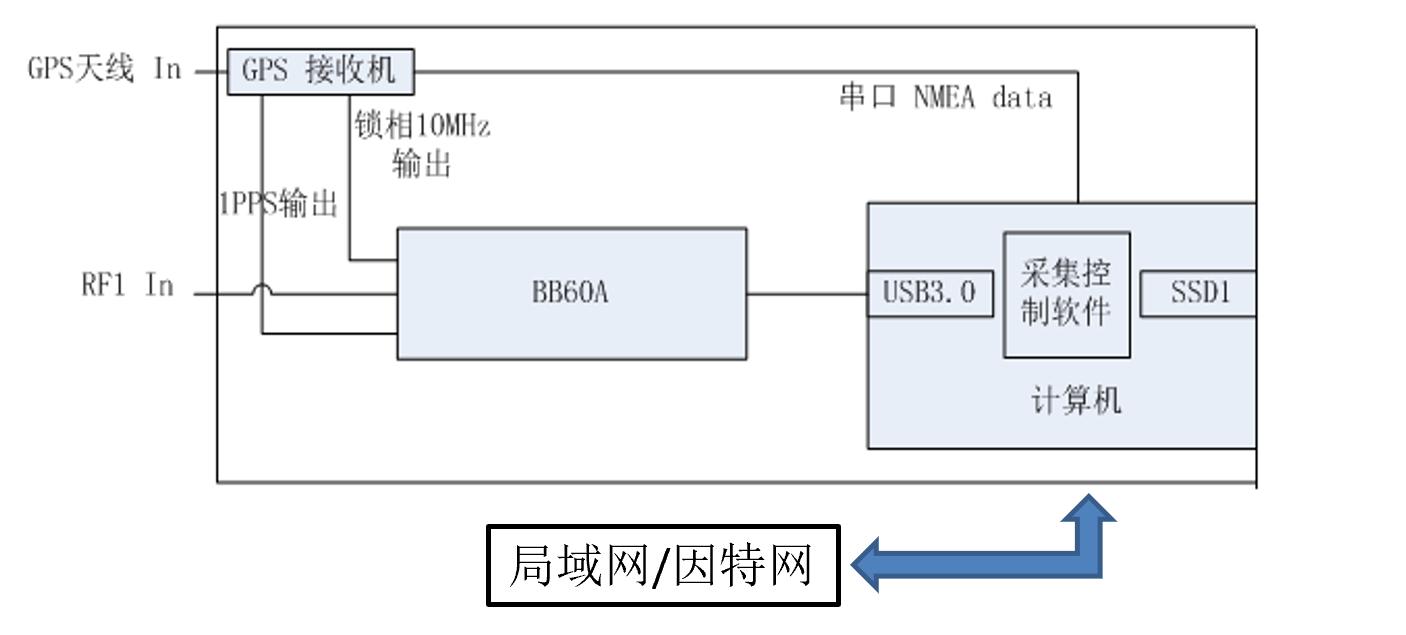

一台主控机，其他站点分布各城市，主机通过intranet控制各个分点的子系统，可远程设置参数、监控频谱和数据采集回传。分点子系统见图：

下面将分别进行阐述：

功能一：数据采集带宽可调

采集带宽从100K开始，最大支持27M。

• 低带宽数据采集便于internet做数据回传

• 大带宽数据采集用以细节分析以及复杂信号分析

功能二：回传经纬度信息

• 利用BB60C可以加载时间戳信息的特性，由API向ADC采样点中间打入时间戳，系统软件可以提取时间信息以及每个站点的经纬度信息，根据不同站点的经纬度信息去计算出发射源的位置，也可以根据时间差计算发射源的位置。

• GPS跟计算机之间是通过串口通信的，BB60C的API利用串口，将CPU时间和GPS时间同步，并通过串口传输NAME协议中的GPRMC字符串，在每个GPS 1pps上升沿或下降沿将其打入ADC采样点。GPS功能要求：串口输出GPRMC、高精度1pps脉冲输出（TTL）、10M高精度TCXO时钟。

功能三： 多个地点同时采集

示意图

功能四：软件集成回传数据的功能

• 系统软件自带采集数据回传功能，将异地站点采集得到的IQ数据（带时间戳信息）远程回传至主控站点

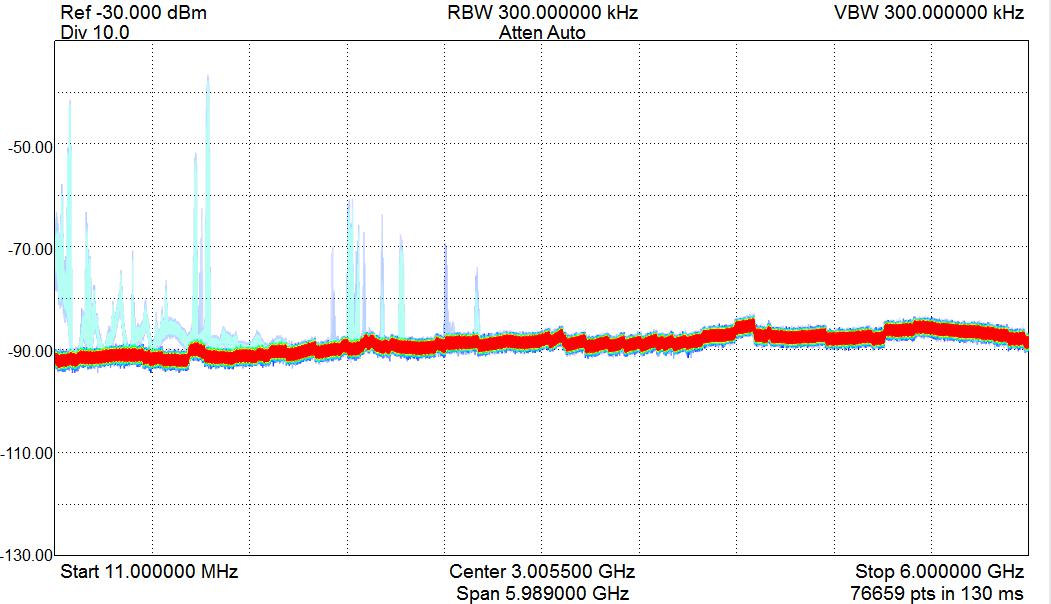

每个地点实时回传频谱信息

主控站点可以实时监控到分站点频谱信息，便于识别异常信号做进一步跟踪分析

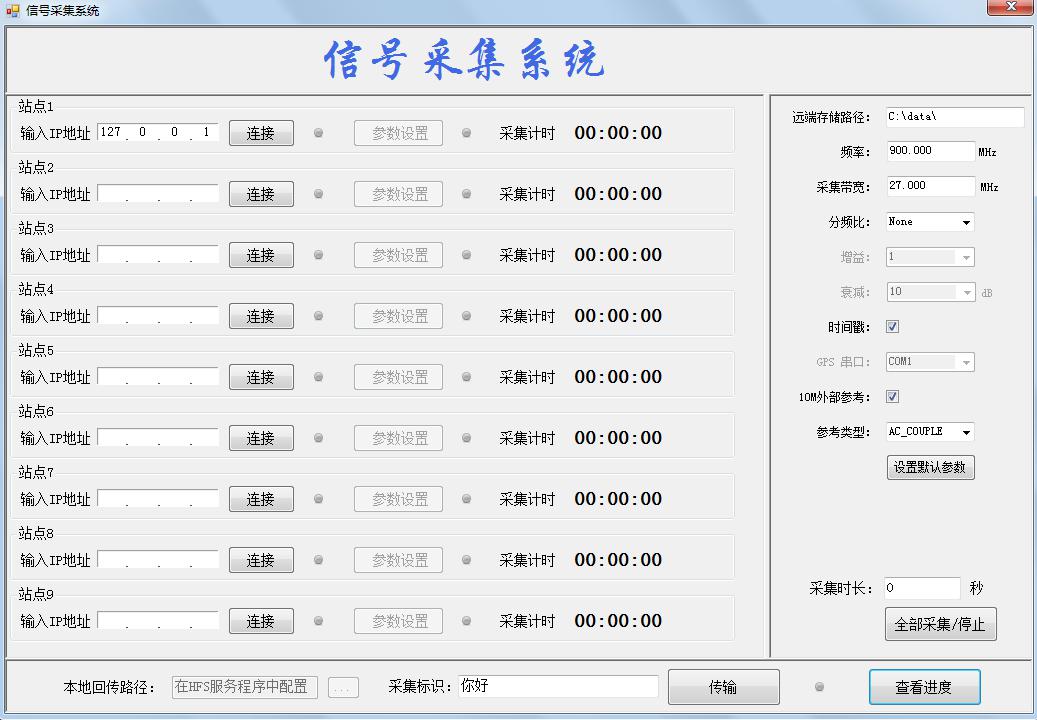

功能五：主控程序（可选）

• 主控程序可以用ip去连接各地的BB60C电脑，然后在主控地点去设置被控地的BB60C的频点、采集带宽等参数并保存采集数据进行回传。

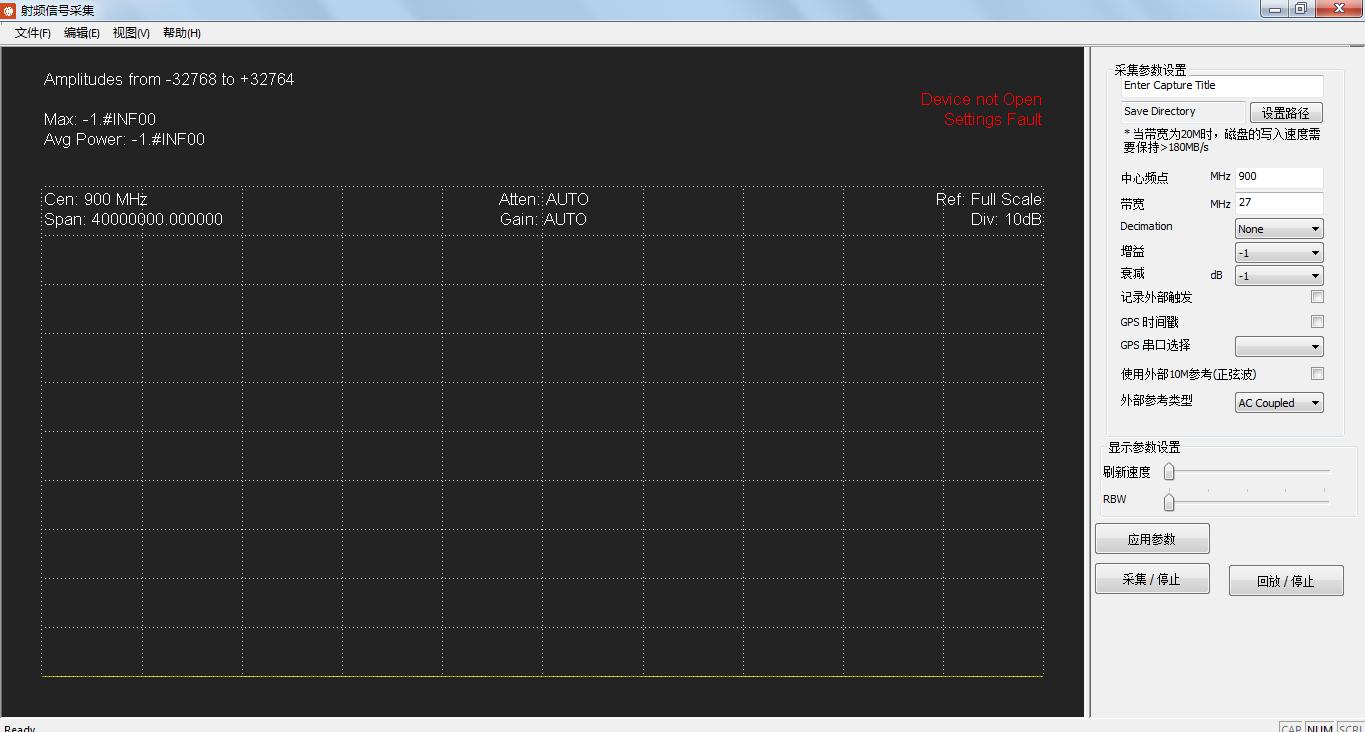

功能六：采集程序

• 采集程序用以采集某一中心频点、某一设置带宽内的IQ原始数据，可打入GPS时间戳
