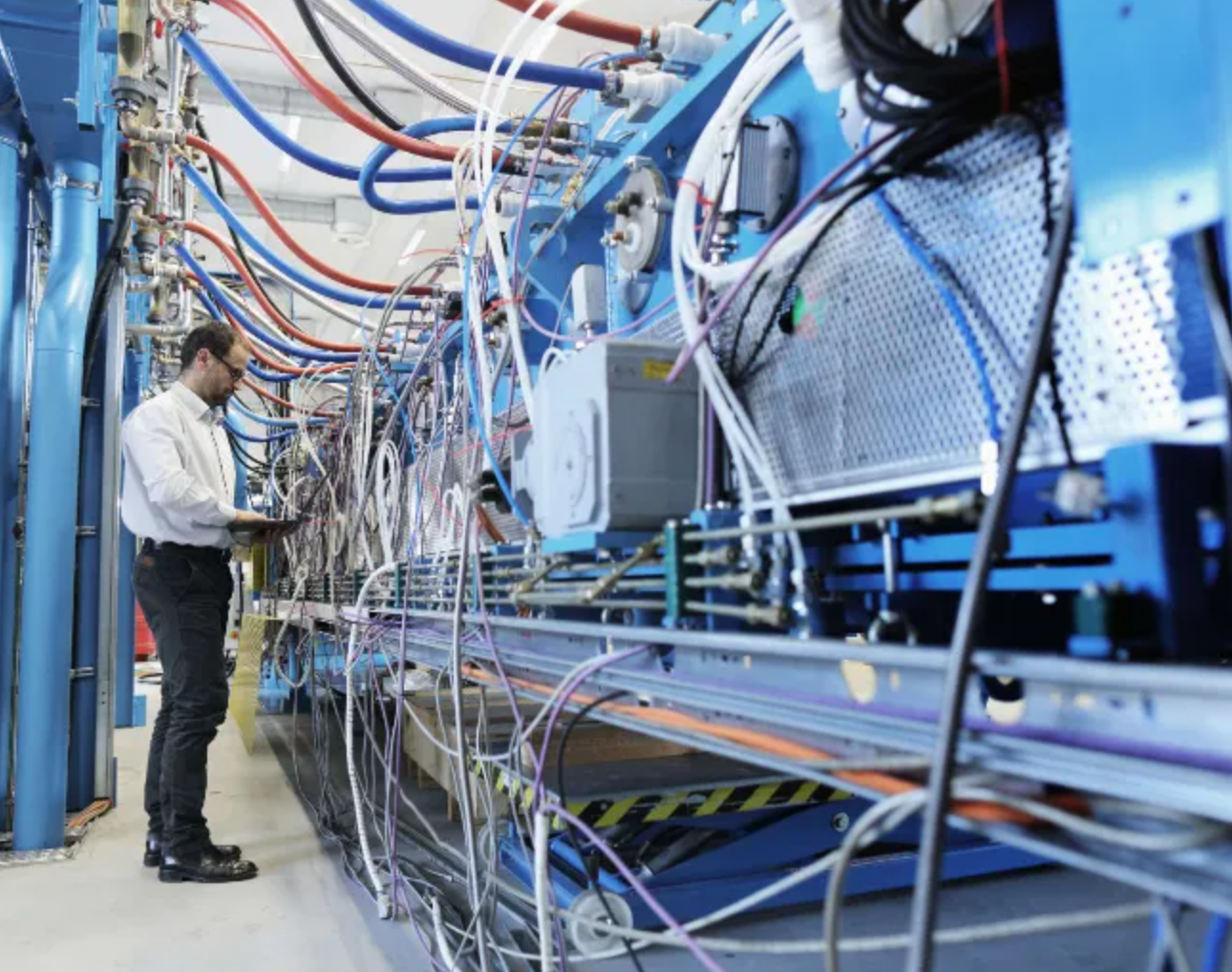

自动化测试系统在大批量制造环境中很常见。这些自动化系统因其能够缩短上市时间、最大限度地减少设计迭代、提高可重复性并降低测试成本而受到欢迎。频谱分析仪是大多数无线产品自动化测试系统的关键部分。

随着无线功能在各种产品中几乎无处不在，频谱分析仪正成为自动化测试系统中越来越不可或缺的一部分。频谱分析仪在评估无线产品的性能以及验证产品是否符合射频法规遵从性标准方面发挥着作用。在本文中，我们将了解频谱分析仪的一些定义功能，并确定重要的产品规格（规格），以确保精确、可靠和高效的自动化测试解决方案。

1、频谱分析仪在自动化测试系统中到底扮演什么角色？

自动化测试系统使用软件驱动的测试设备对产品（有时是大量产品）运行预定义的测试，而无需人工干预。这些测试可以在开发过程中持续运行，也可以在制造过程结束时执行，以确保产品质量和合规性，然后再包装和运输。自动化系统中包含的测试设备可以包括频谱分析仪、网络分析仪或信号发生器。频谱分析仪在无线产品的自动化测试系统中发挥着至关重要的作用，因为它们能够监控、分析和记录被测设备 （DUT） 的射频性能。

频谱分析仪可用于监测DUT的频谱，以验证它们是否在预期频率内运行，以及任何杂散发射是否在可接受的范围内。这对于确保产品的信号质量和验证产品是否符合法规要求非常重要。频谱分析仪还可用于调制分析，例如WLAN 调制或数字调制，并执行EVM 测量以定位信号中的多余噪声或非线性。这些指标确保设备按预期传输信号。

2、在大批量环境中，测量速度有多重要？

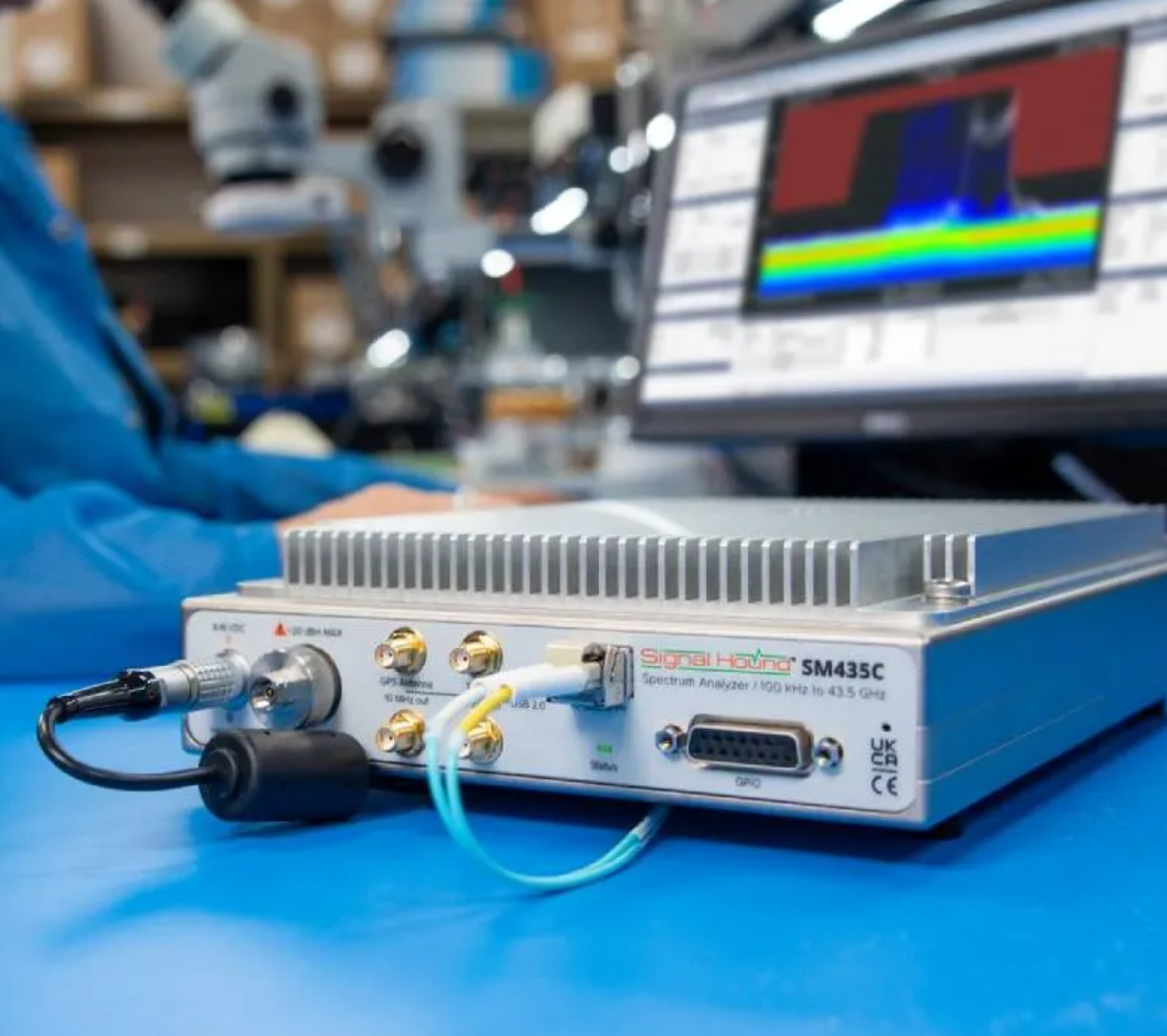

在选择用于自动化测试系统的频谱分析仪时，测量速度是需要考虑的关键规格，尤其是在大批量开发或制造环境中。扫描速度定义为分析仪可以覆盖的频谱量（以GHz为单位）除以所需的时间。具有快速扫描速度的频谱分析仪，例如Signal Hound的SM系列（SM200B、SM200C、SM435B 和 SM435C），在 30kHz RBW 下扫描速度高达 1THz/秒，可以确保高效的测试过程，防止测试过程中出现瓶颈。除了提高效率外，快速扫描速度还增加了捕获瞬态信号的可能性，并减少了信号漂移和环境变化等时间敏感因素的影响，以实现更精确的测量。

3、动态范围和灵敏度如何影响产品验证的结果？

为自动化测试系统选择频谱分析仪时要考虑的另一个重要规格是动态范围。动态范围影响频谱分析仪的灵敏度。宽动态范围使频谱分析仪能够捕获非常微弱的信号，即使在存在更强的信号的情况下也是如此。这对于传输一系列信号的任何 DUT 都很重要，例如短距离蓝牙通信和远程WiFi或蜂窝通信。Signal Hound 的 SM 系列提供 110 dB 的宽动态范围，搭配超低相位噪声，使这些频谱分析仪成为精密射频分析并确保产品质量和合规性的绝佳选择。

4、是什么让频谱分析仪易于集成到自动化测试系统中？

将测试设备集成到自动化测试系统中可能很棘手。并非所有设备都能彼此兼容，也无法与第三方软件完美兼容。在集成的情况下，关键在于软件功能。许多频谱分析仪利用内置软件界面进行设备控制。根据API或脚本功能，这可能会在集成过程中造成困难。Signal Hound 的SM系列频谱分析仪提供免费的 Spike™ 软件，可提供完整的设备控制、可配置的频谱图显示和用户界面以及多种分析模式。Signal Hound为每台售出的设备公开了一个编程层，允许使用 API 进行无头作。这允许客户编写特定于其需求的自定义应用程序。这些API还催生了一个为其他行业提供服务的第三方软件的小型生态系统。

此外，Spike通过TCP/IP链路发送可编程仪器标准命令（SCPI）命令，为远程作 Signal Hound 设备提供了一个接口。您可以通过任何虚拟仪器软件架构（VISA）实现或任何允许SOCKET编程的编程语言，通过Spike与Signal Hound设备连接/接口。客户可以使用行业标准的SCPI命令编写自动化脚本来控制Spike。SCPI提供了一种通用的语法、命令结构和数据交换格式，可在多个SCPI兼容的测试和测量仪器中使用。这些功能通常被采用并用于制造和研发应用程序。

下载我们的技术简报，Signal Hound频谱分析仪的SCPI自动化，了解有关通过其 Spike软件对Signal Hound频谱分析仪使用SCPI兼容性命令的远程接口和控制功能的更多信息。

5、评估频谱分析仪的价值：可靠性和性价比平衡

确定频谱分析仪的价值是一个基于个人需求的过程。确定此目的第一步是评估三个主要因素对测试系统的重要性——性能、可靠性和成本。要评估性能需求，您需要知道频谱分析仪需要监控的频率范围。您还需要知道需要测量哪些类型的信号。DUT是否传输短距离、弱信号以及较强的长距离信号？如果是这样，您需要确保您的频谱分析仪具有较宽的动态范围。快速的扫描速度通常是有益的，但多快才够满足您的需求？另一个需要考虑的因素是设备的可靠性和更换的便利性。Signal Hound为其设备的可靠性提供标准的两年保修，并为所有产品提供标准的两年保修，并因维修周转时间快而在客户中享有盛誉。最后，您需要考虑分配给测试设备的预算，并在所需的性能和设备成本之间找到平衡。

结论

利用自动化测试系统验证无线产品质量和合规性是在大批量制造环境中测试产品的有效方法，并且可以缩短上市时间。Signal Hound的创新频谱分析仪非常适合自动化测试系统。SM系列提供的性能甚至可以与市场上最昂贵的频谱分析仪相媲美。免费的专有软件提供了许多有用的分析模式，并为Signal Hound设备的远程作提供了一个界面。

如果您要将我们的SM系列设备集成到更大的系统中，Signal Hound会提供有用的文档和资源，例如数据表、用户指南、3D模型等。
