美国Copper Mountain Technologies（CMT）的VNA是业内首家设计创新型USB式的高性能便携式矢量网络分析仪模块，这种电脑控制的USB式模块化矢网，你永远不用担心在传统矢网常见的一些故障：按键不灵、屏幕不显、报告输出不便、打印不便等等问题。因为CMT的矢网用PC机控制。

CMT矢网包括单端口- R系列，轻巧便携， 尺寸“袖珍”，频率覆盖从1M到18G的超宽范围将R系列的单端口矢网拿在手里，就可以方便的测量天线的驻波参数（见图1）。

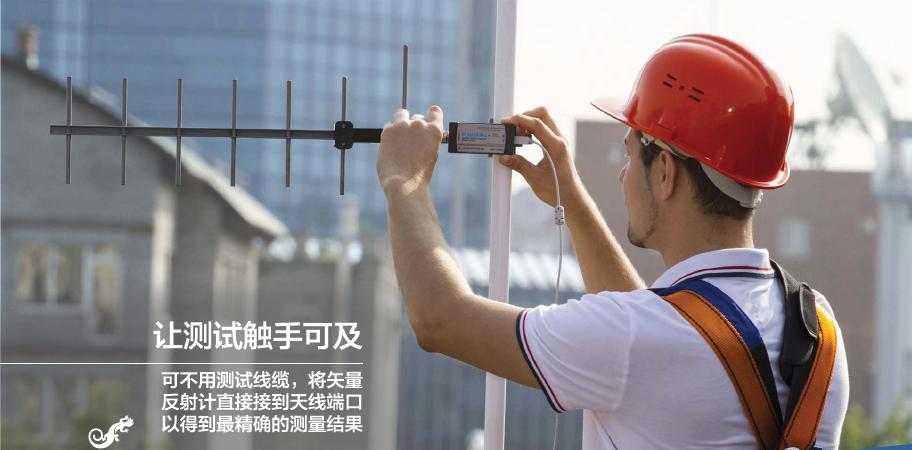

图1：工程师用Copper Mountain科技的R54在现场测量天线性能

CMT的另一个小型化的系列产品是S系列（同时测量4个s参数测）和TR系列（同时测量2个S参数：S11、S21），包含75欧姆和50欧姆两种系统，1.3G、3G、4.8G、6.5G、8.5G和18G几种频率范围，最新推出的S5180便携式矢网直接覆盖到18GHz。图2为S系列TR5048矢网测试现场。

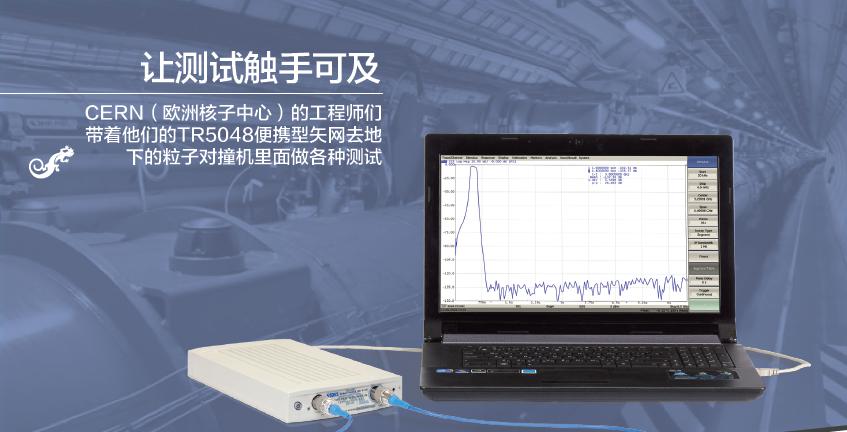

图2：CERN（欧洲核子中心）的地下隧道工作站

CMT钴蓝系列是大动态范围和高速的完美结合，使得CMT的钴蓝系列在整个VNA市场上非常的独特，图4为钴蓝系列20G矢网C1220C。Cobalt FX系列更将CMT矢网测量频率拓展至110G，与传统的矢网相比，拥有极高的性价比，图5为频率扩展系列。

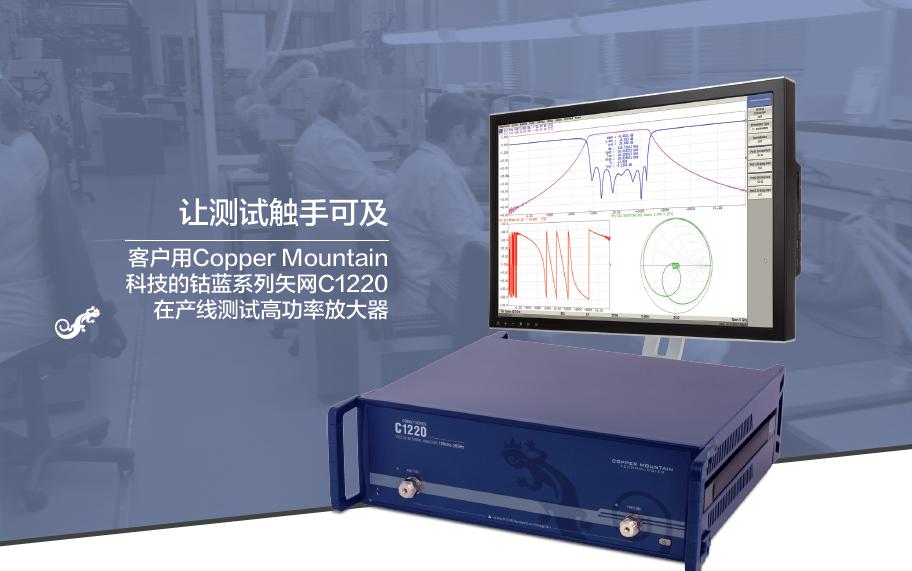

图4：C1220在使用中

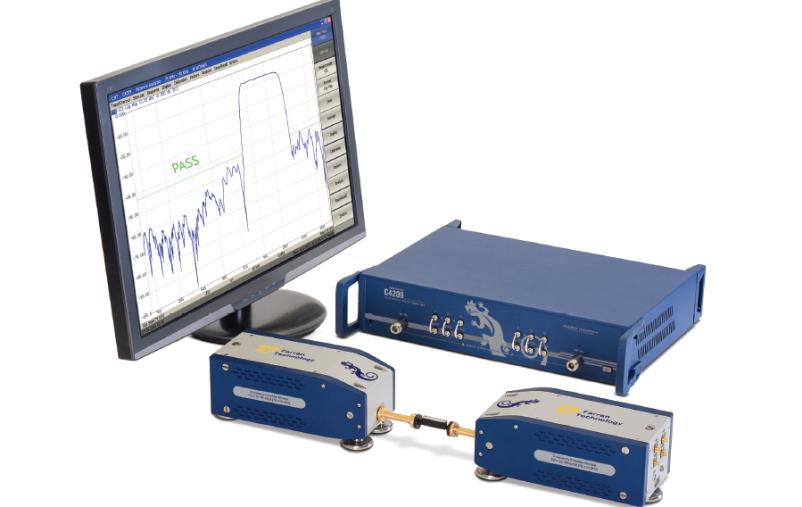

图5：CMT的钴蓝频率拓展系列

◆ 基于Copper maintain矢网的材料测试系统

现代电子系统日趋复杂，大量的新材料被广泛地应用到各种电子系统中。作为介质材料应用的场景很多，例如PCB的基板材料、天线的天线罩、大功率真空器件使用的陶瓷材料、液晶材料等。在这些应用场景中，用户需要对材料的电气性能，尤其是作为介质的电气性能有足够准确的评估和认识，以便缩短设计周期、提升产品质量。这些性能由一组介电性能参数来描述。
通过对介质材料的介电性能进行准确测量，可以为研发、设计和生产场景提供第一手的数据，以便优化设计、改善工艺。介质材料的介电性能主要体现为相对复介电常数[εr]、相对复磁导率[µr]两方面，电损耗角正切[tan(δε)]和磁损耗角正切[tan(δμ)]作为评估介质材料耗散性能的参数也常常被纳入考虑。

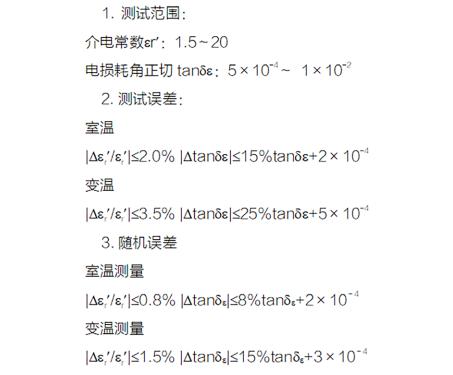

根据不同的材料特性，不同的精度要求有如下几种测试方法：传输反射法、自由空间法等。下面带状线谐振法为例：

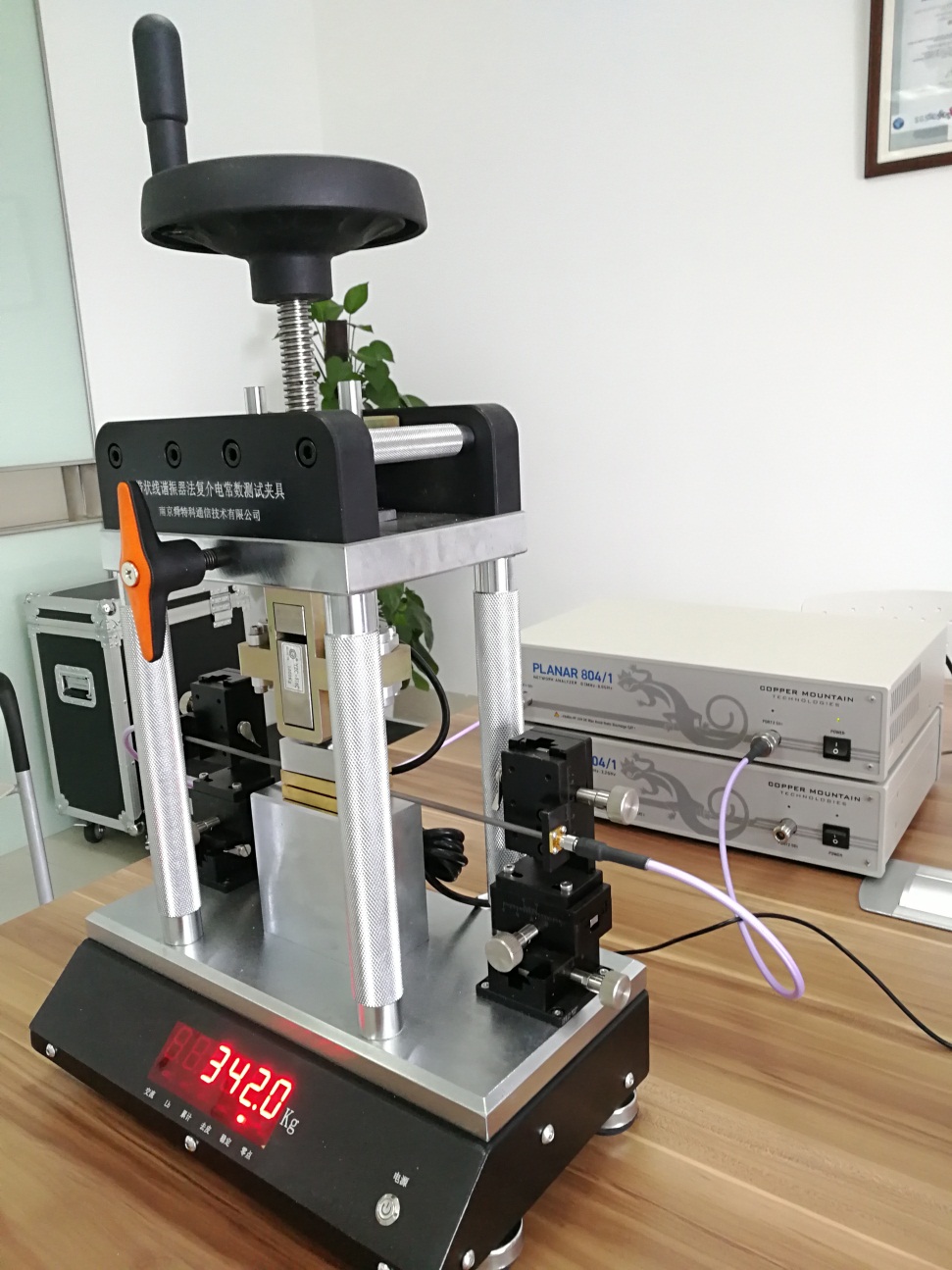

图6 Teflon F4板材（聚四氟乙烯）测试现场

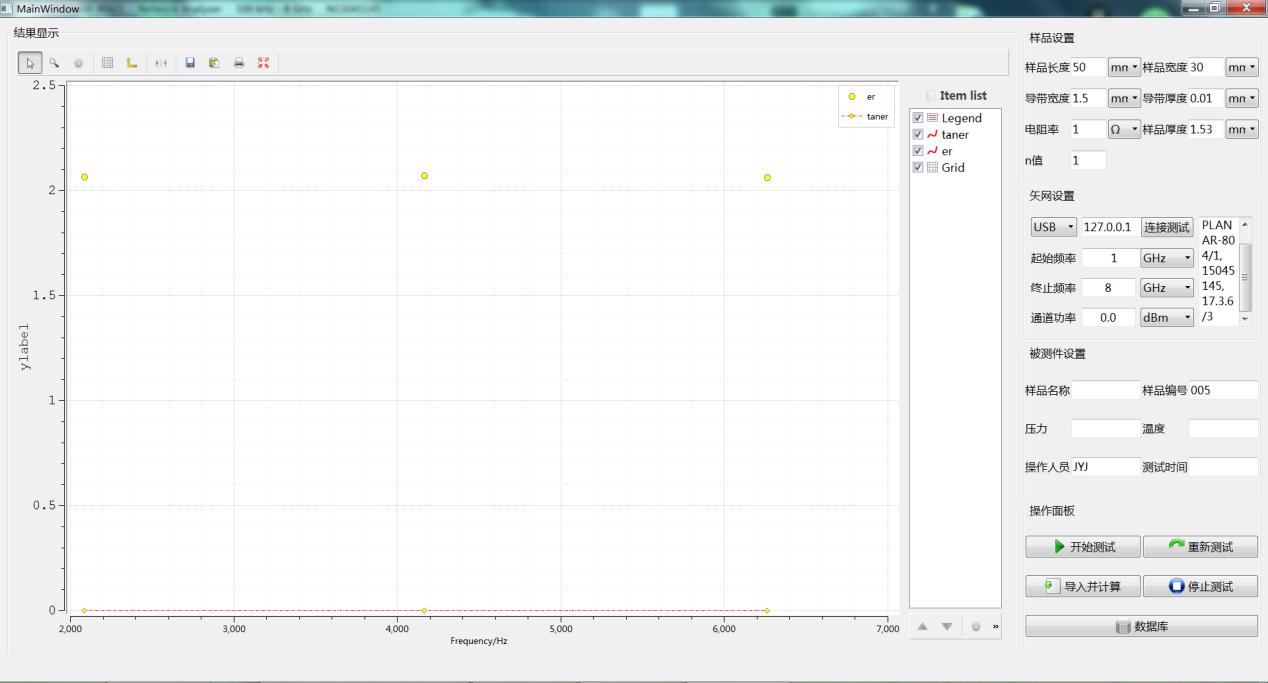

图7带状线谐振法测试软件（Teflon F4测试数据图形显示）

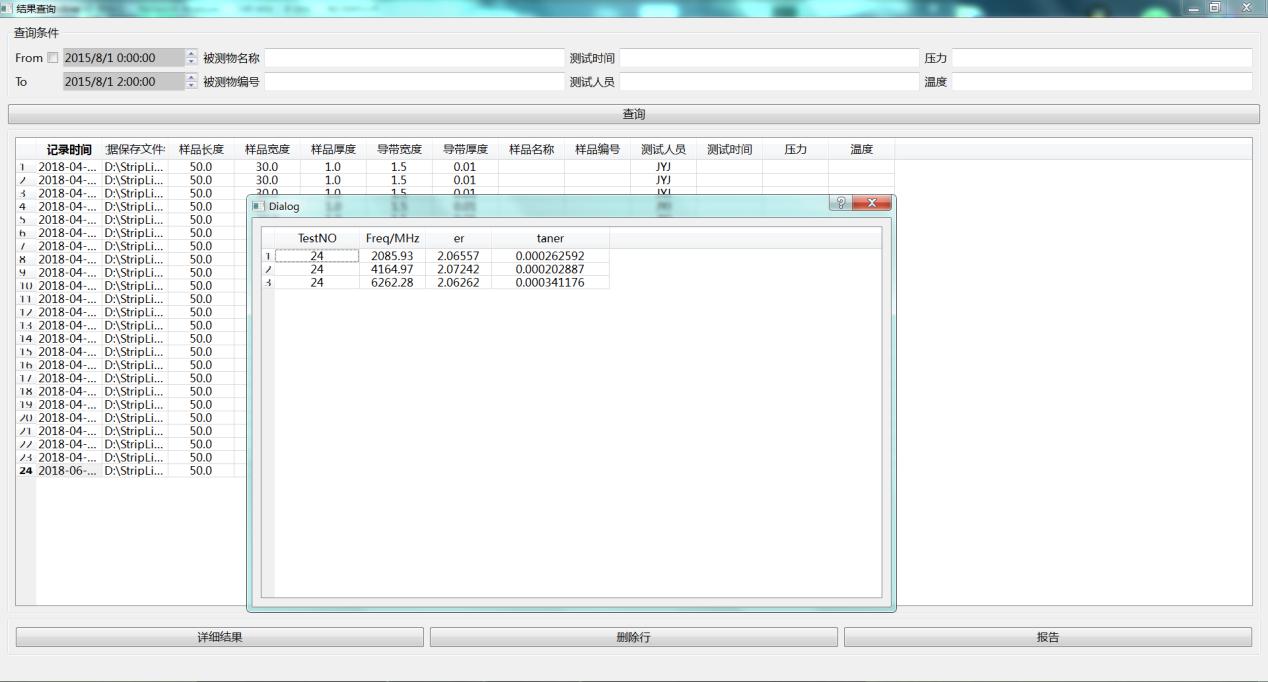

图8测试软件之数据管理（Teflon F4测试数据列表）

测量仪器选型指南

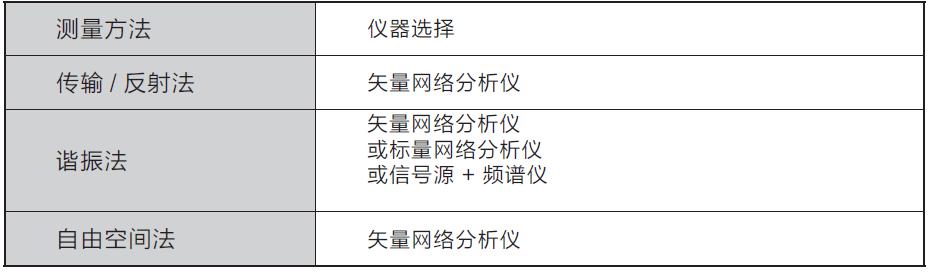

选用不同的测量方法，所需要的测量仪器设备也各有不同。一般而言，使用谐振法测量的时候不需要相位信息，因此使用标量网络分析仪即可；其他两种方法都需要相位信息，因此必须使用矢量网络分析仪。下表描述了不同测量方法可以选择的仪器设备种类。

如果是12.4GHz 频率范围内的谐振法测试系统，我们可以提供低成本方案，利用美国Signal Hound（我们独家代理的另外一个品牌）公司的跟踪源和频谱仪，在保证测量精度的前提下，可以大幅度为客户节省成本。
