技术参数

接收机系统性能
产品：BB60C-6GHz 实时频谱分析仪模块、射频记录仪、频谱分析仪模块、便携式接收机、便携式频谱仪、频谱记录仪、监测接收机、实时频谱分析仪、频谱模块

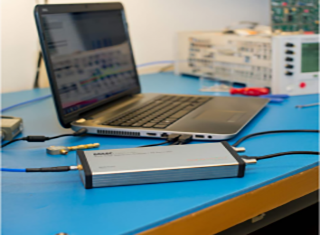

BB60C是一款9kHz到6GHz的高速频谱仪和实时射频记录仪，每秒采样80M，通过USB3.0以140MB/秒的速度传输数据至用户计算机。BB60C提供开源的标准频谱分析软件和开放的应用编程接口（API），带有频谱余辉模式并可以显示2D彩色频谱仪瀑布图和3D频谱图。
BB60C是基于备受市场好评的BB60A基础上的优化版。Signal Hound BB60C相对于BB60A在SFDR的典型值上提高20dB，通过减少频段过渡将噪底平滑度提高了8dB以上，将工作温度扩展至-40°C到+65°C，并且扩展了I/Q采集带宽，使其从250KHz到27MHz可选。

• 频率范围：9 kHz至6 GHz
• 数字化中频数据，80M采样每秒
• 20 MHz的实时带宽
• 最高的20GHz/s的扫描速度
• 低成本，高性价比
• 国外进口，体积小巧，性能强大

监测天线技术参数

• 频率范围：20MHz～6000MHz
•  极化方式：垂直
• VSWR:  ≤2.5（典型）
• 输入阻抗:    50Ω
• 工作温度：-40°～+70°
•  尺寸：Φ520mm  X 850mm(H)
• 重量：3.5Kg

测向天线阵技术参数

• 频率范围：20MHz～3500MHz
• 极化方式：垂直
• 测向灵敏度：1～10μv/m
• 测向精度：≤3°(RMS，无反射环境下）
• 信号最小持续时间：≤10ms
• VSWR:  ≤2.5dB　
•  输入阻抗:  50Ω
• 输出连接:  N
• 工作温度：-40°～+70°
• 天线罩尺寸：Φ950mm X 450mm(H)
• 总重量：＜25Kg

监测测向系统功能介绍

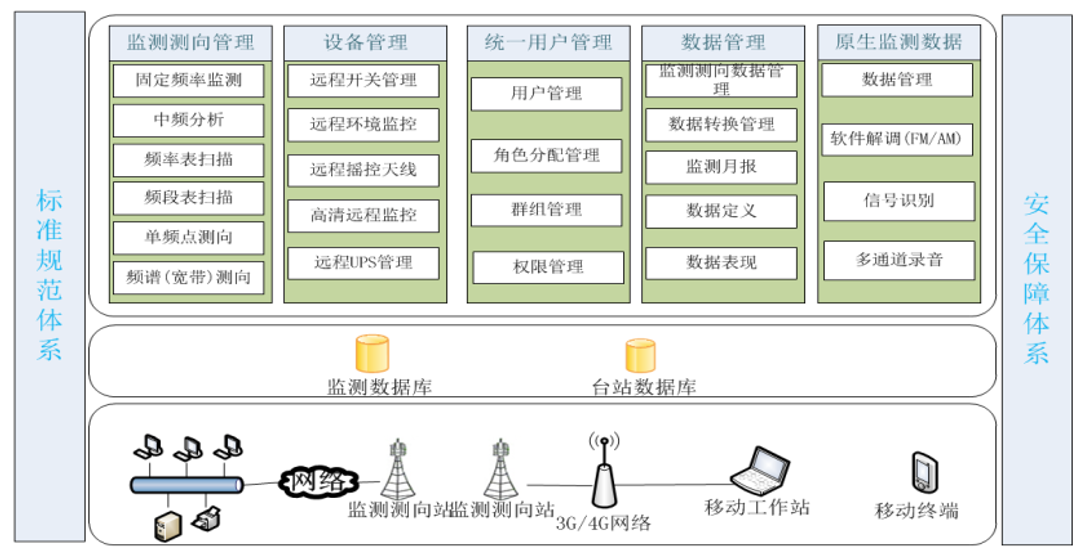

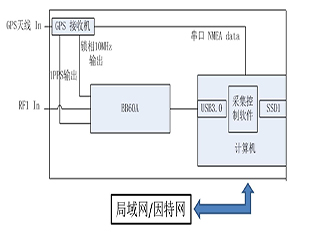

监测测向系统架构

轻巧、低功耗、高性能、高速监测测向系统

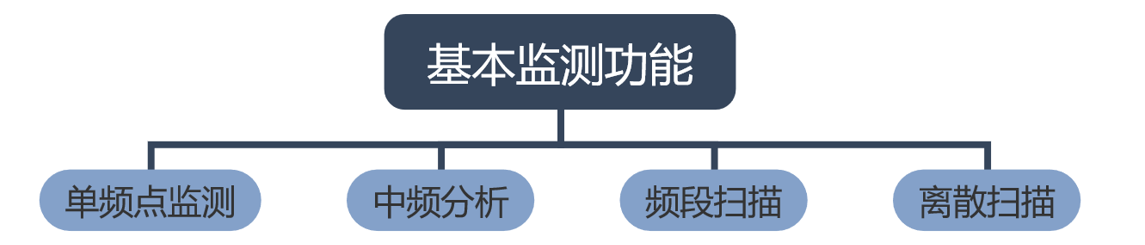

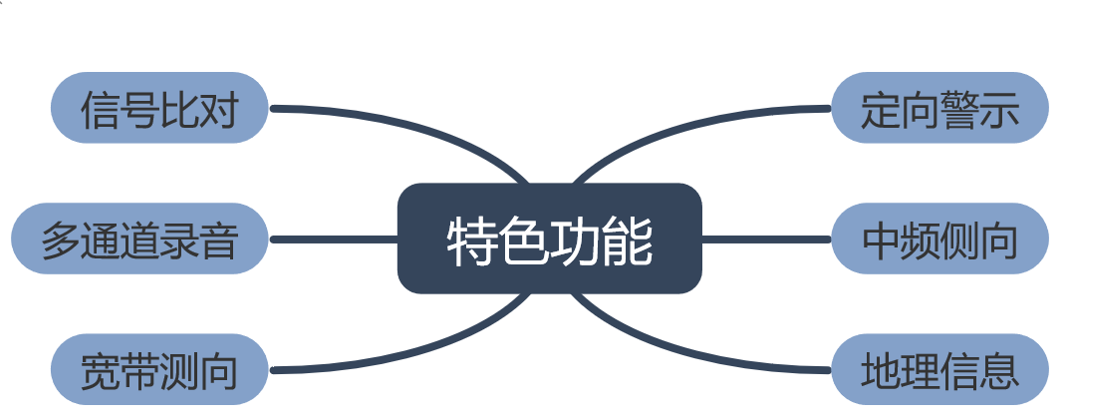

监测测向系统功能

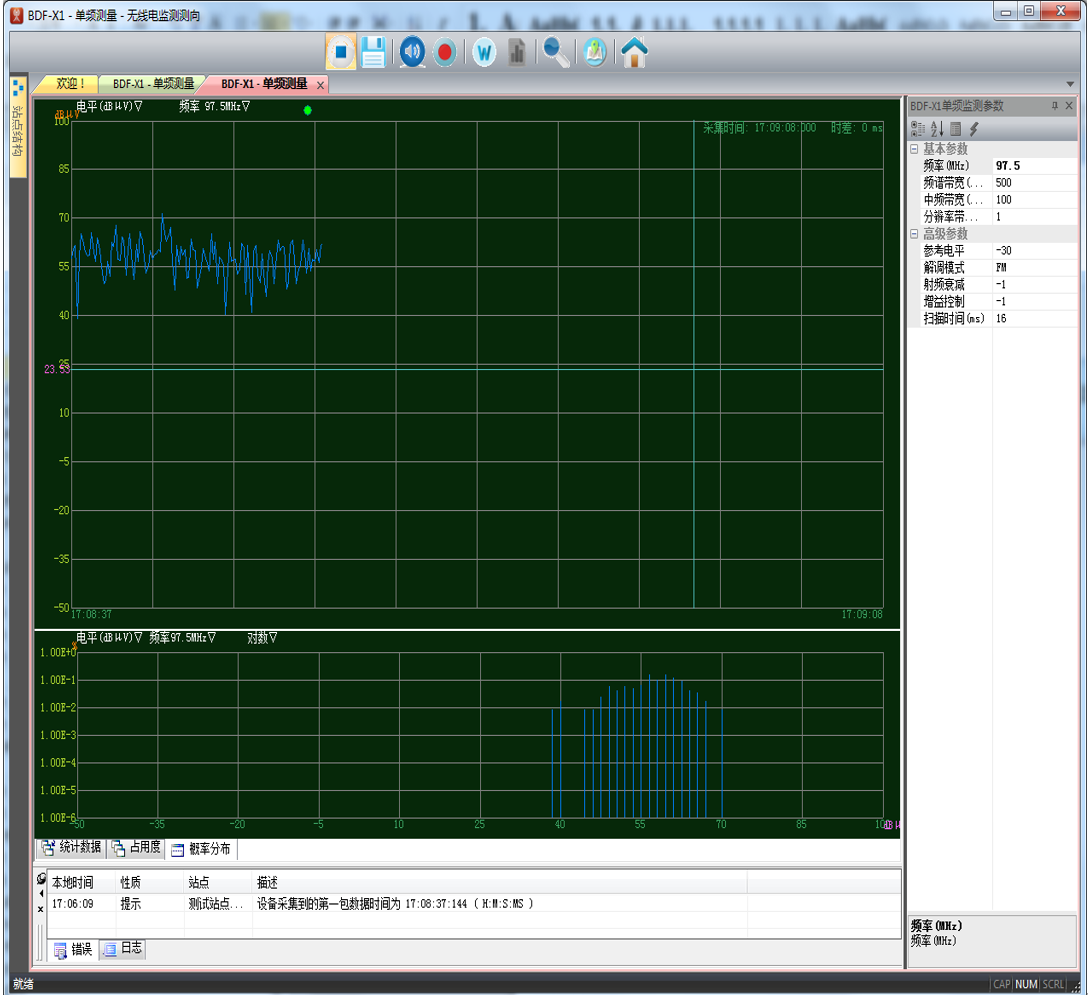

单频点监测

单频测量是对一个固定频率在时域上的测量，在主测量显示界面是时间-幅度轴，可以测量出该频率在时域上的走势以及监听、录音和回放功能。

统计数据区域包含统计数据、占用度和概率分布三栏。统计数据栏统计该频率在测量时间段内出现的最大值、最小值、平均值，均方根值及实时值。

中频分析

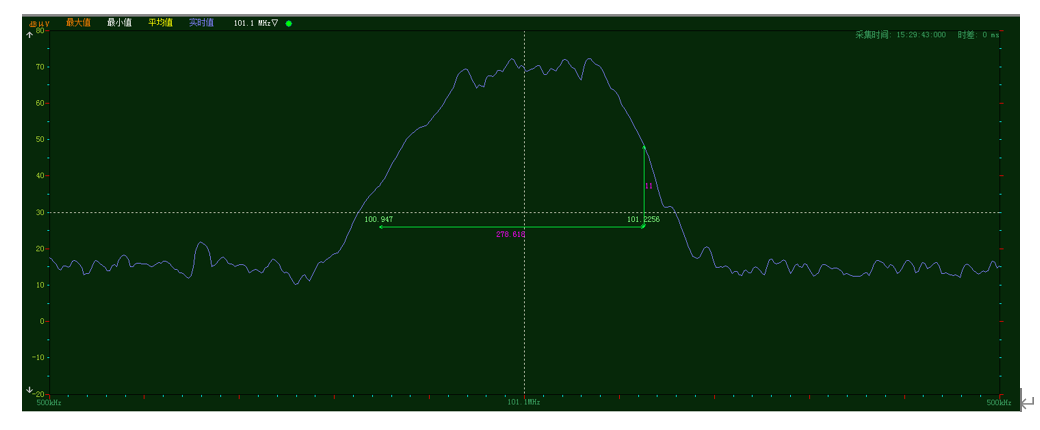

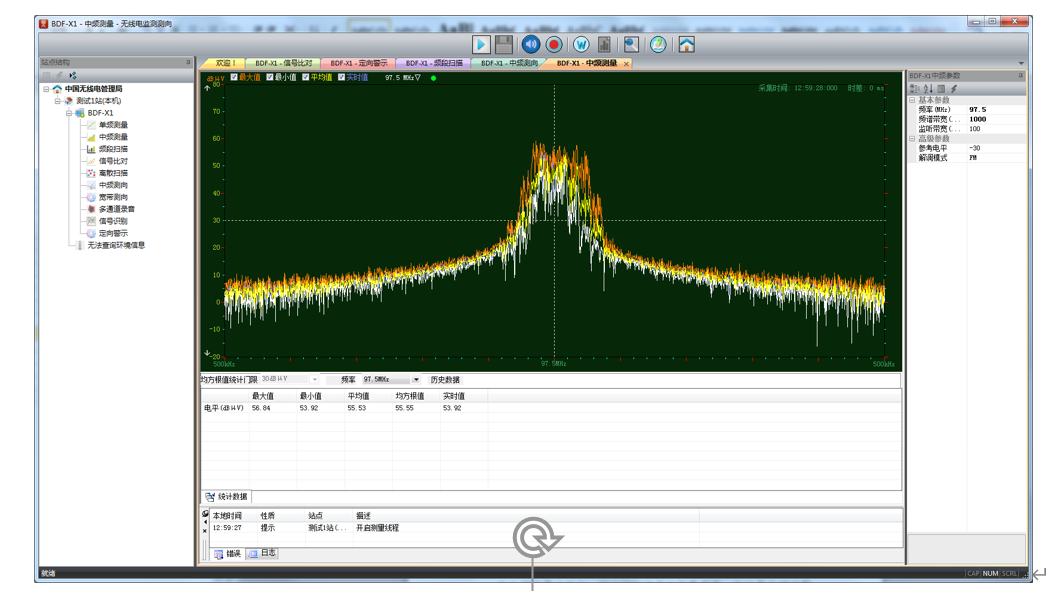

中频测量主要功能是显示信号的中频频谱(包括电平、场强、频差、调制度、正调制度、负调制度、频偏、正频偏、负频偏、相差、占用带宽等)。

可选择观察最大值、最小值、平均值和实时值频谱曲线，所有数据可以通过工具栏上的相关工具保存为实时数据、统计数据，以后可以查看和回放包括监听、录音和回放功能。

在中频测量功能中，可拽手动测量带宽。

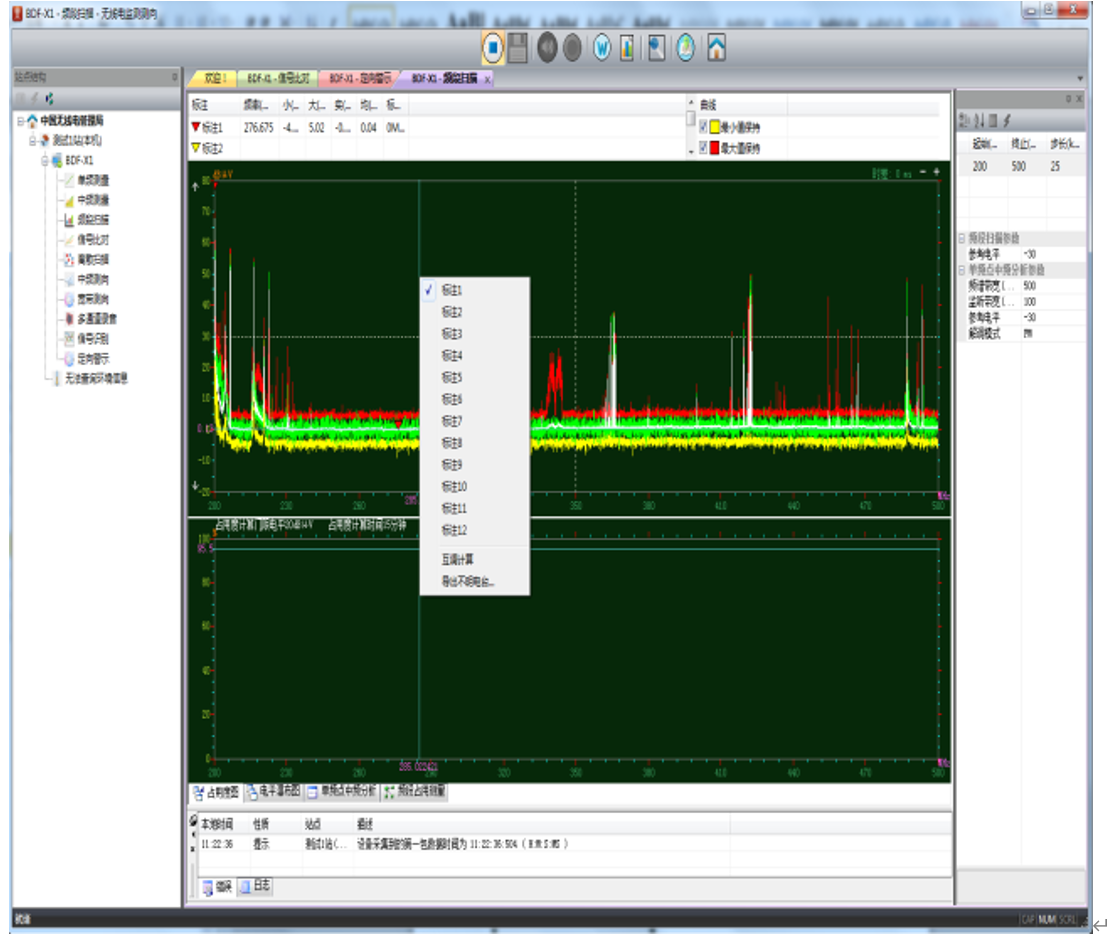

频段扫描

可以对一段连续的频段进行高速扫描(20G/s )，通过扫描得到每一频点的电平值、计算占用度。

用户可以选择显示最小值、最大值、实时值、平均值，不明台、合法不明台、频率库分配、Peak门限、自动标记Marker功能，系统为这些数据在二维图上显示提供了不同颜色。

所有数据可以通过工具栏上的相关工具保存为实时数据、统计数据，以后可以查看和回放

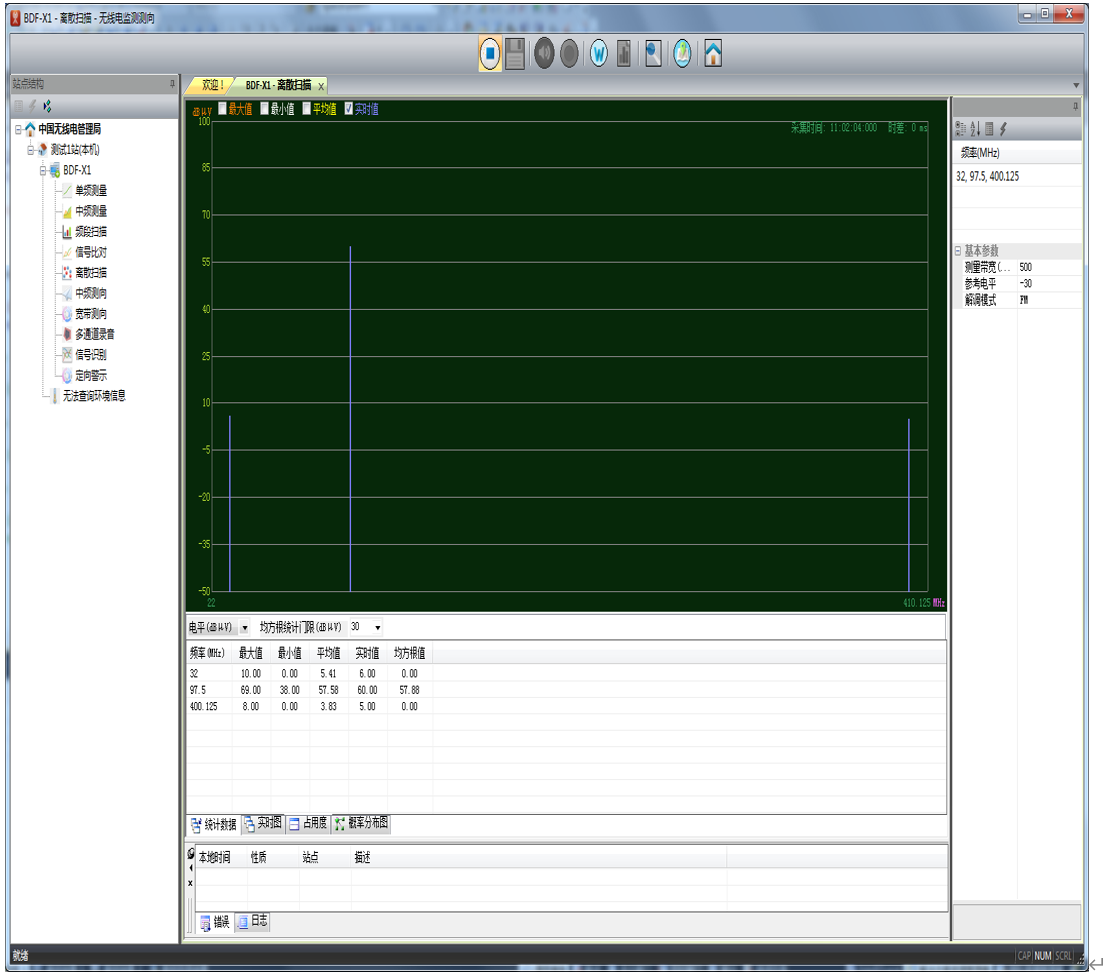

离散扫描

用户可以手工或固定格式的文本文件中获取离散频点。通过离散扫描可以获得每一频点的电平值，计算占用度，并能够以二维图形显示。

系统可以得到每一频点的实时值、最大值、最小值、平均值，用户可以选择显示其中一条或多条曲线。所有数据可以通过工具栏上的相关工具保存为实时数据、统计数据，以后可以查看和回放。

信号比对

信号比对是通过采用信号的底噪形成比对样本，再进行样本比较的过程。

信号比对会将大于设置门限的异常信号记录到“差异详细信息”栏中，该信息栏包含：频率、模板电平、实时电平、模板与实时的差值、最大电平、最大差值、异常信号最早出现时间、近出现时间及出现次数。

与干扰设备联动能够快速的、高效的为考试提供保障。

定向警示

定向警示功能是监测测向和干扰警示仪整合而来的一个功能。其原理是先用测向设备将指定频率（或频率集）的来波方向测量出来，再自动控制干扰警示仪发射干扰警示信息。

结合台站数据库信息和电子地图,在地图上标注出定向警示方向上的相应台站信息(频率、功率、带宽、调制方式、位置等)，以及定向警示的发射覆盖区域。

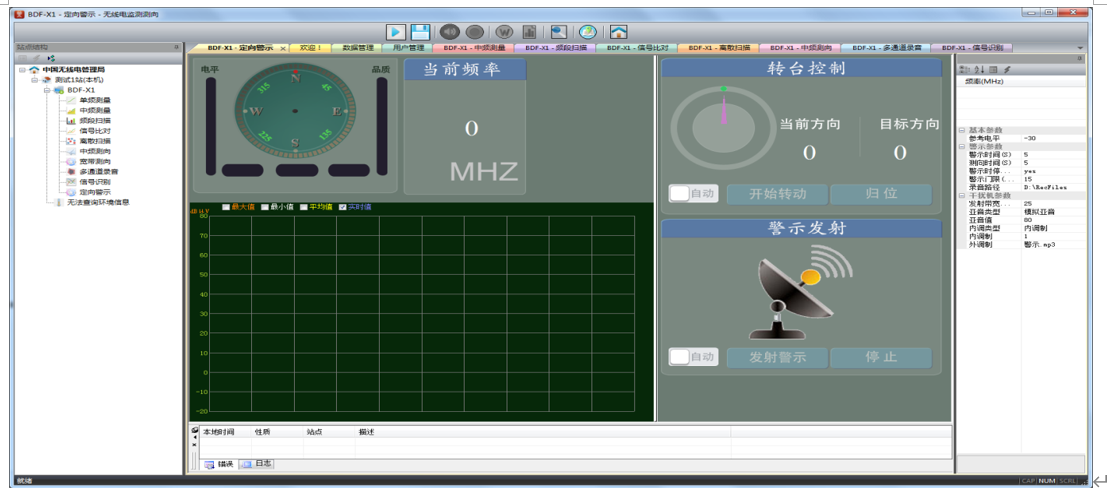

定向警示显示区域包含五大块：测向显示区，频谱显示区、当前频率指示区、转台控制区和警示发射区。

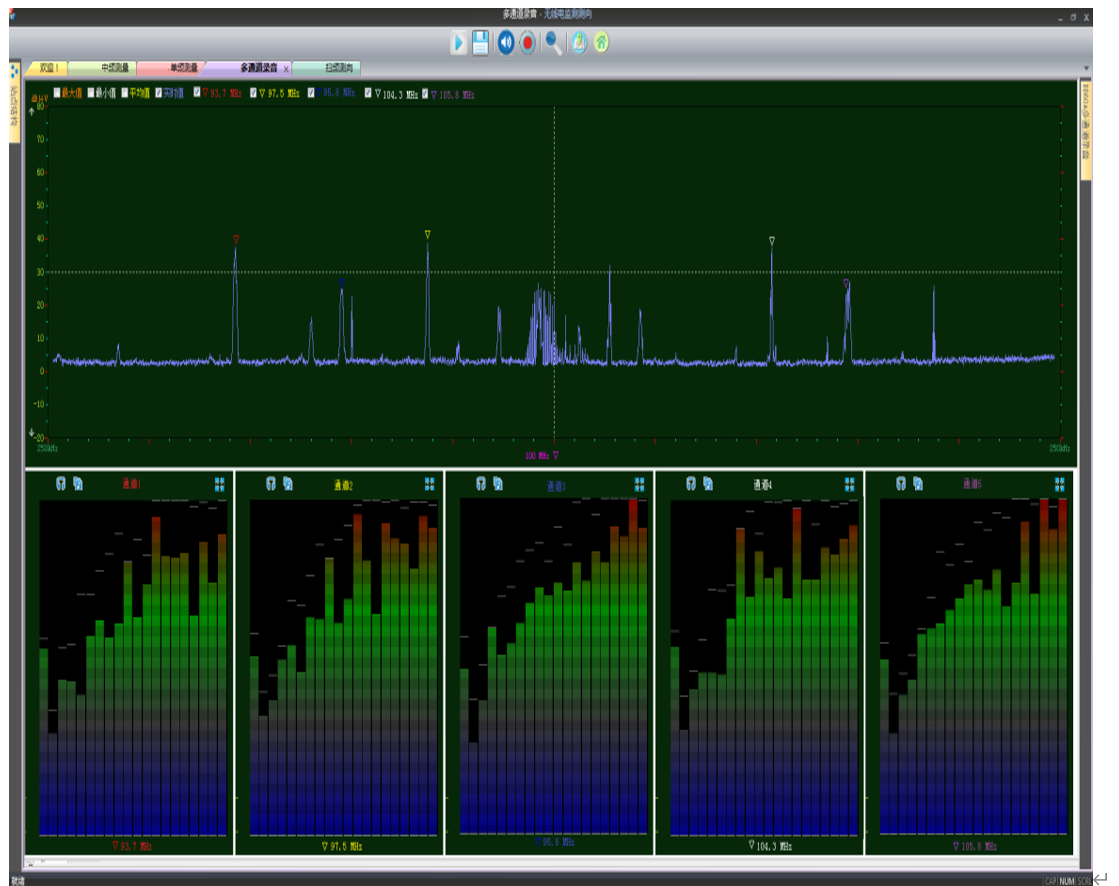

多通道录音

• 采用软件无线电技术，对实时信号多路解调、监听、录音和回放功能
•  对实时频谱宽带（最大20M）内的多通道信号同时进行录音，实时监听2路信号
•  20M带宽频谱实时显示

中频测向

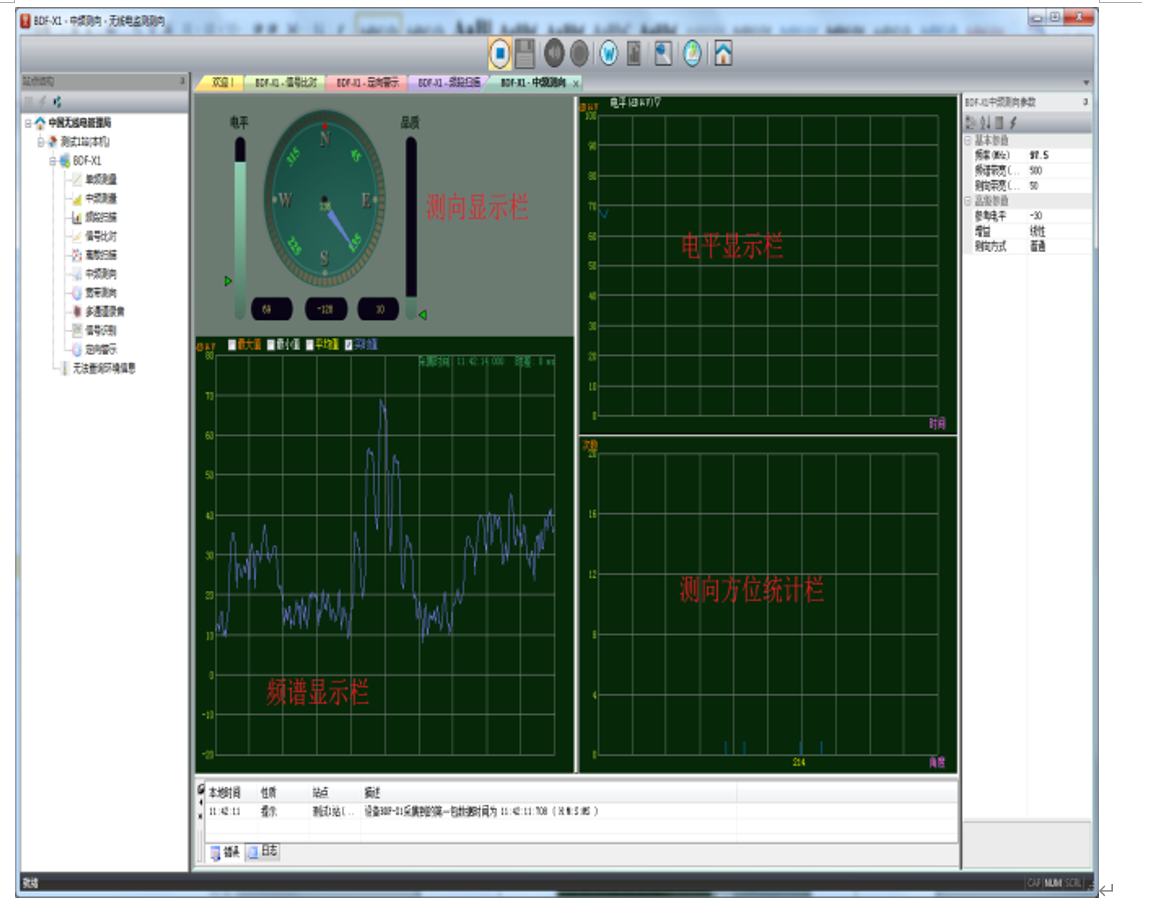

中频测向显示区域包含四大块：测向显示区，频谱显示区、电平显示区和测向方位统计区。测向显示区显示该频率的来波方向、品质，分别以柱状图、数字和示向圆盘显示。

可以实时存储测向结果信息； 测向实时数据及统计数据可导出形成报告

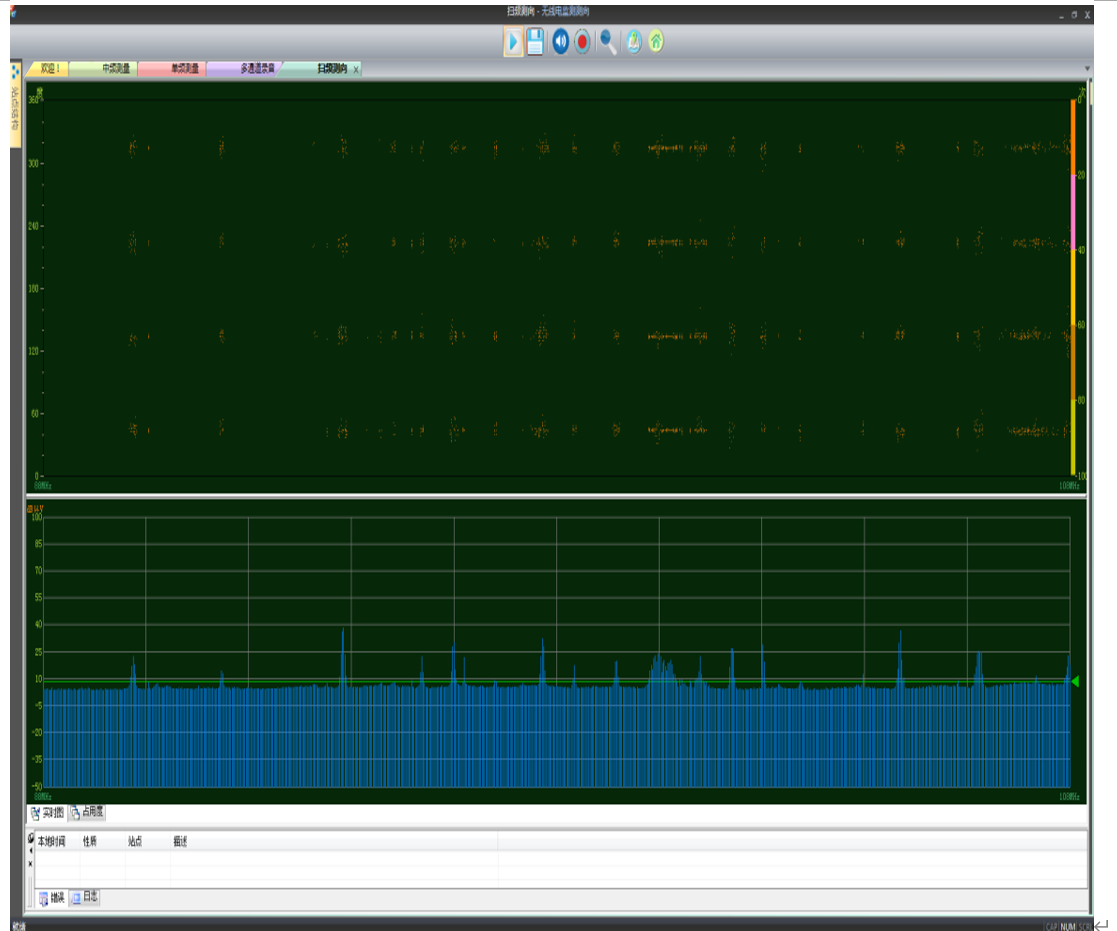

宽带测向

• 对实时频谱宽带（20MHz）内的所有信号同时进行测向，给出方位瀑布图、实时频谱图、幅度瀑布图。
• 测量电平值和示向度可以与台站数据库进行比对，对监测测向过程中发现的异常信号进行报警，并作出标识。
• 可以实时存储测向结果信息，测向实时数据及统计数据可导出形成报告。

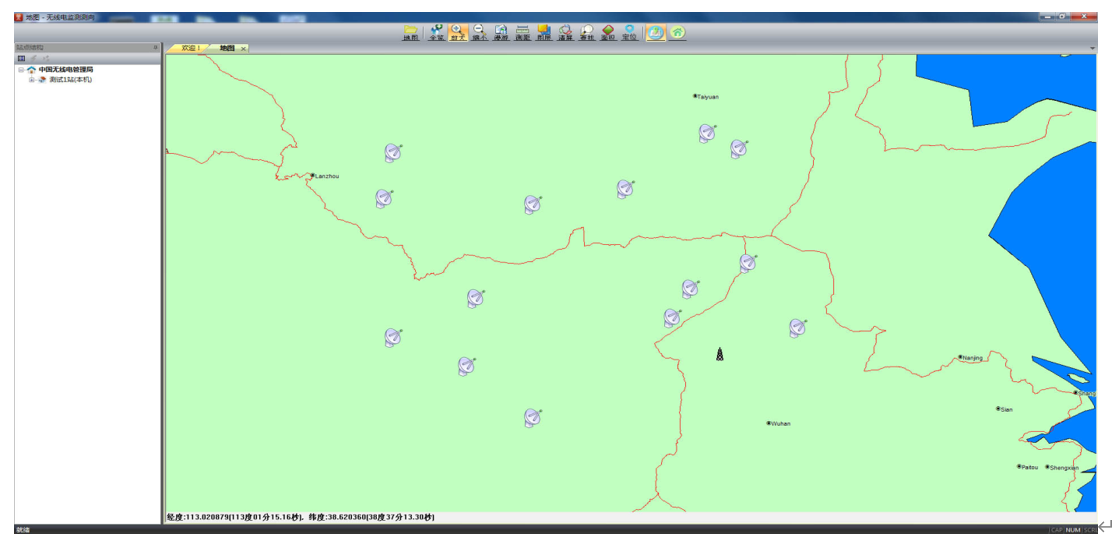

地理信息

以组件方式提供，可供监测系统、频率台站系统、EMC分析系统等调用。具有常用的GIS功能和面向无线电行业的一些基本应用功能。

• 缩放功能
• 漫游功能
• 标尺功能
• 全览预览
• 查找功能
• 图层控制
• 测向显示
• 多站定位
• 场强轨迹

监测测向应用示例

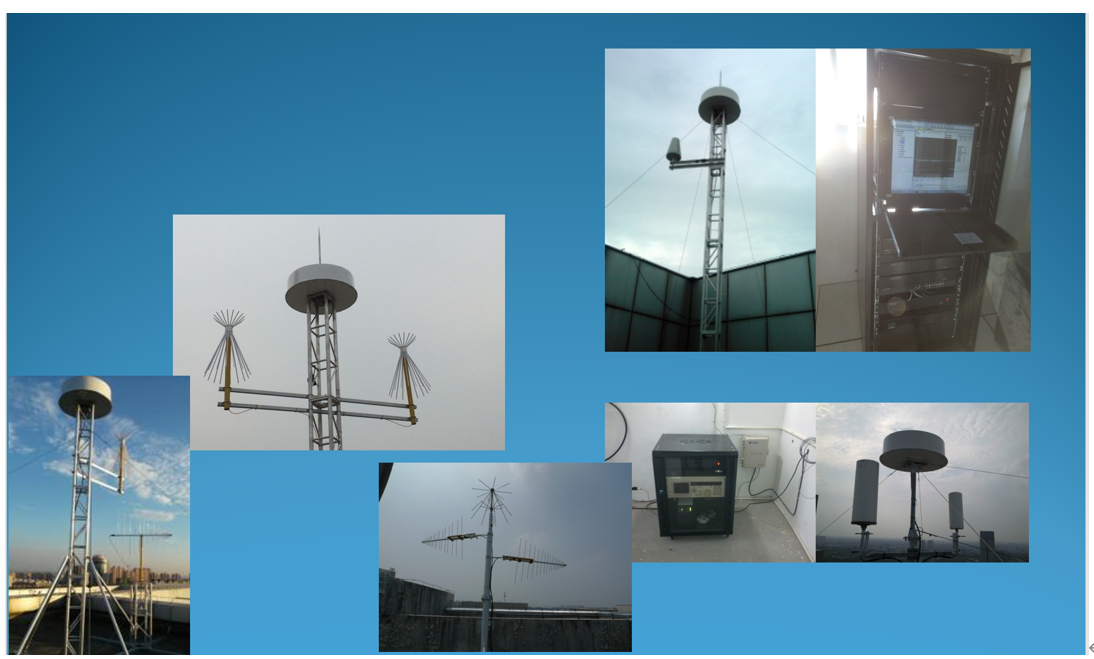

•  一体化监测测向小型站
• 监测测向干扰一体站
• 监测小型站升级测向站
